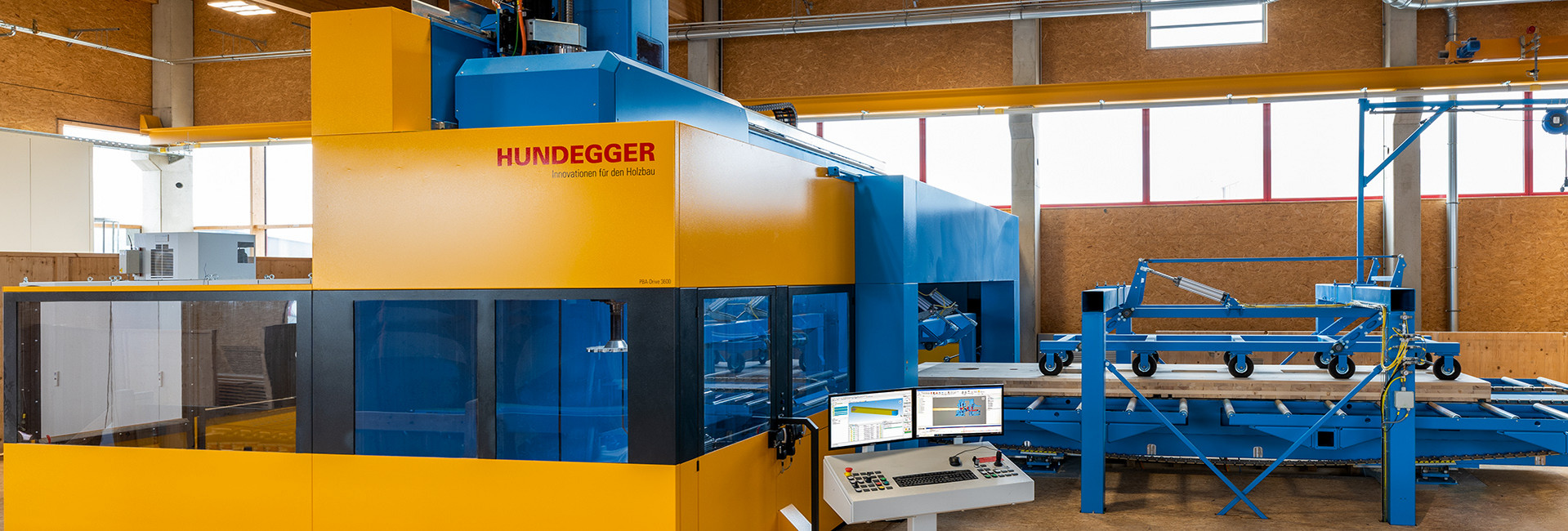

Hundegger PBA-Drive 3600
Von der CAD-Zeichnung zum fertigen Bauteil
Mit der Plattenbearbeitungsmaschine PBA-Drive 3600 können je nach Ausstattung und Werkzeug BSP-Elemente stirnseitig und längs formatiert und beliebige Falze, Nuten oder Öffnungen auch auf der Unterseite der Platte hergestellt werden. Die Bearbeitung der auf einem Kettenförderer liegenden Bauteile erfolgt auf allen 6 Bauteilseiten. Drei HMC-Messsysteme je Tischsegmente gewährleisten hohe Präzision und Wiederholgenauigkeit.
Modernste Maschinenbautechnik
Die Plattenbearbeitungsmaschine PBA-Drive 3600 ist für den Zuschnitt und die Bearbeitung von CLT-Platten mit einer Dicke von bis zu Z = 40 cm, einer maximalen Breite von Y = 3,66 m und einer Länge von X =16,50 m ausgelegt. Die Maschine wird nach den jeweiligen betriebsspezifischen Bedürfnissen ausgestattet. Aggregate und Zusatzausrüstungen können jederzeit nachrüstet werden.
DIE HIGHLIGHTS DER PBA-Drive 3600
Die PBA-Drive 3600 vereint die Funktionen von UFA- und PBA-Produktfamilie in einer einzigen Maschine und ist somit die ökonomische Lösung für die Verarbeitung von CLT-Platten auch bei geringeren Ausstoßmengen.
Neben modernster Maschinentechnik und einer speziell für den Holzbau im eigenen Hause entwickelten Produktions- und Steuerungssoftware CAMBIUM® ohne Schnittstellenproblematik bieten wir Ihnen auch eine umfangreiche Dienstleistungspalette an.
• CAMBIUM® CORE als System zur Arbeitsvorbereitung | Planung der Produktion | Steuerung und Überwachung der Maschine
• CAMBIUM® COMMAND und CAMBIUM® AUTOMATE vollständig anpassbar an werksspezifischen Materialfluss und Automatisierungsgrad
• CAMBIUM® COCKPIT als zentrales maschinenübergreifendes System für Bedienung und Überwachung

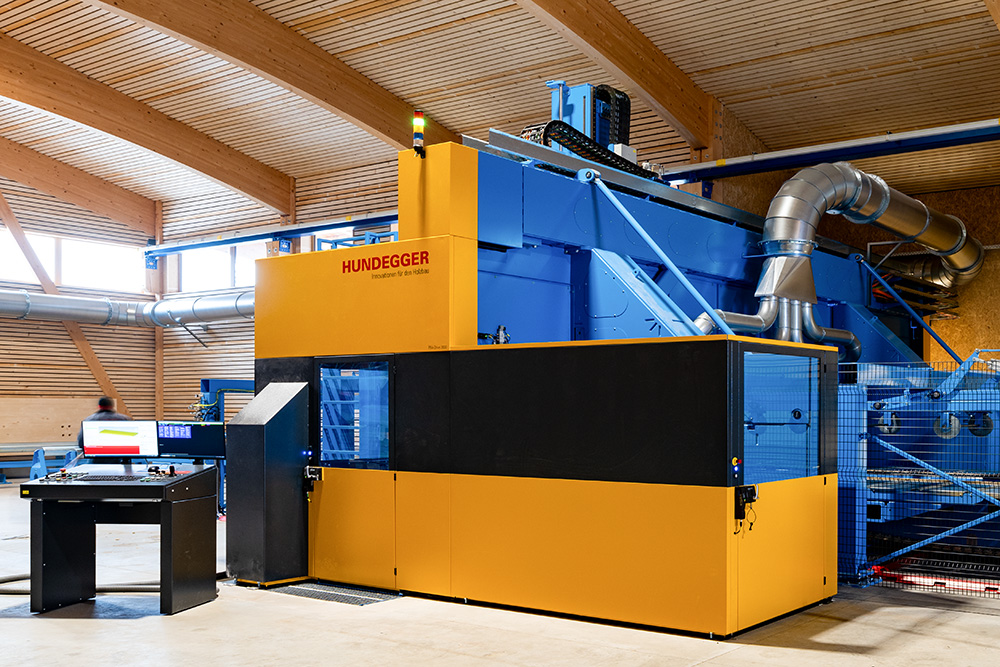

Maschinenkabine
Maschinenkabine mit integrierter Abaugung, alle anfallenden Abfälle und Stäube verbleiben in der Maschinenzone.

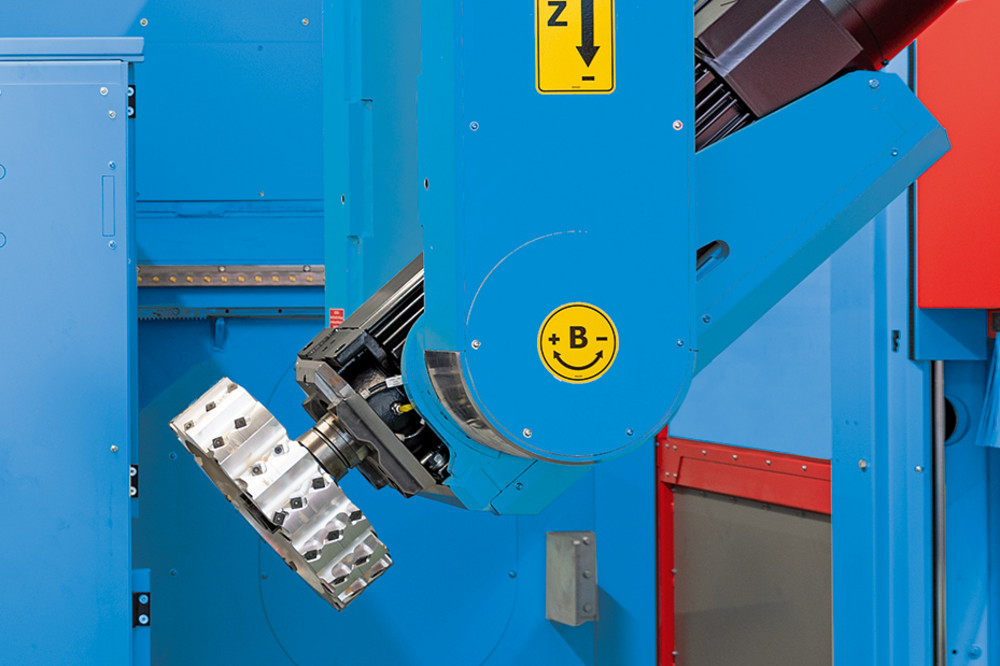

63 kW Leistung
5-Achs-Aggregat zur Bearbeitung an 6 Bauteilseiten

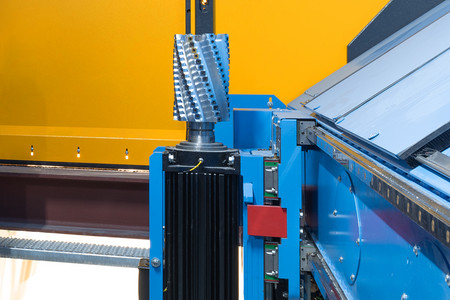

43 kW Leistung

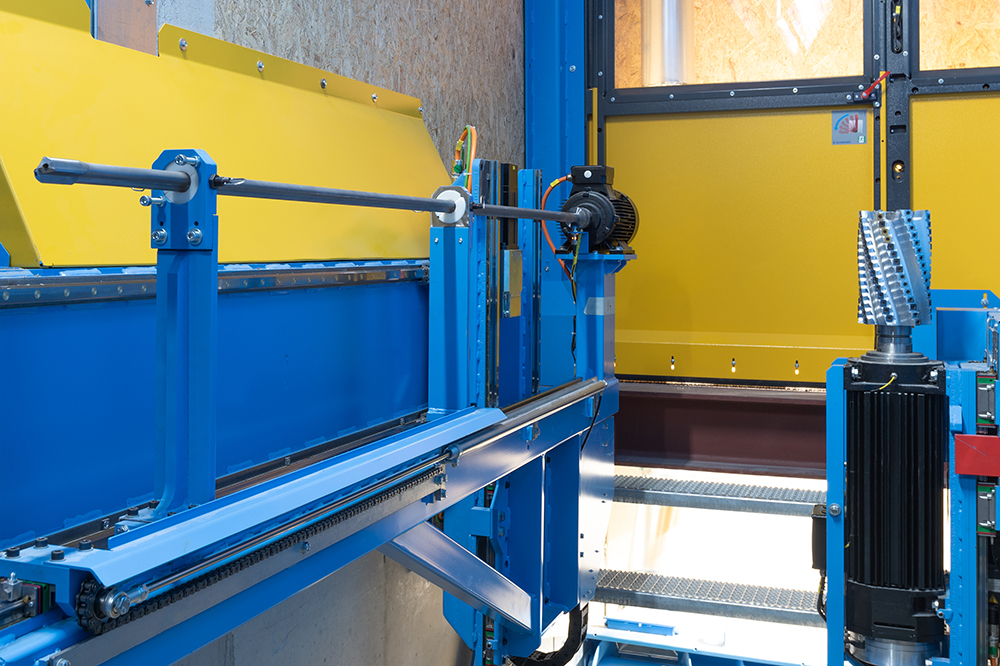

Leistungsstarkes 3-Achs-Fräsaggregat mit 43 kW und horizontales Tiefloch-Bohraggregat
- Bearbeitung von allen 6 Seiten in einem Durchlauf ohne Wenden der Platte
- Effiziente Bearbeitung beliebiger Schnitte, Öffnungen und Löcher
- Große Verfahrwege für Bauteile bis zu 3,66 m Breite und 40 cm Dicke
- PBA-Drive vereint die Funktionen von UFA- und PBA-Produktfamilie in einer einzigen Maschine
VIDEO PBA-Drive
Präzise und Produktiv
Von der CAD-Zeichnung zum fertigen Bauteil
GESCHWINDIGKEIT
Max. erreichbare Verfahrgeschwindigkeiten:
- X-Achse ca. 20 m/min
- Y-Achse ca. 60 m/min
- Z-Achse ca. 30 m/min
VARIANTEN
Die Basismaschine ist standardmäßig zur Bearbeitung folgender Werkstückdimensionen ausgelegt:
-
Bearbeitbare Rohlingdimensionen (bei max. Werkzeug-Dimension):
• Länge = min. 4.000 mm - max. gemäß Layout (abhängig von Mechanisierung)
• Breite = min. 1.250 mm - max 3.660 mm
• Höhe = min. 60 mm - max. 400 mm
Hauptaggregat
5-Achs-Aggregat mit 63 kW Leistung und Werkzeugmagazin
Optionen
Die PBA-Drive 1300 bietet neben der Grundausstattung die Möglichkeit verschiedener Optionen
