Bearbeitungsaggregat

Sägen, Bohren, Fräsen und Markieren

Die Drehzahl des Bearbeitungsaggregates ist stufenlos regelbar und verfügt über eine automatische Werkzeugaufnahme zur präzisen Bearbeitung. Es erreicht Verfahrgeschwindigkeiten von bis zu 60 m/min (Y-Achse) und 40 m/min (Z-Achse). Das Aggregat ist geeignet für Fingerfräser bis 40 mm und Sägeblätter bis 420 mm Durchmesser. Mit Hilfe eines Werkzeugwechselsystems erhält das Bearbeitungsportal seine volle Flexibilität, um je nach Bauvorhaben oder kundenindividuellem Wandaufbau die bestmögliche Qualität, die maximale Bearbeitungsvielfalt und die effizienteste Produktion zu erreichen.

Technische Merkmale:

Leistung: 11,0 kW (S1)
Drehzahl: max. 24.000 U/min., stufenlos regelbar
Kühlung: Luftkühlung
Aufnahme: automatisch, HSK 63-F

Erweiterung zum 5-Achs-Aggregat

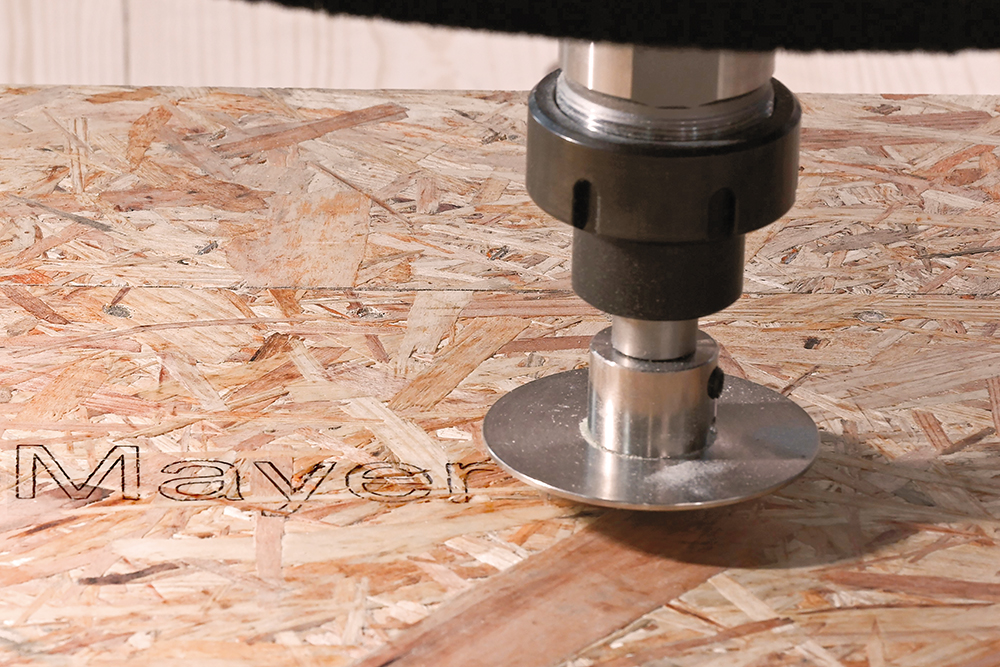

Das 3-Achs-Fräsaggregat kann durch verschiedene Module für Bearbeitungen im 5-Achs-Bereich erweitert werden. Diese Erweiterung stellt einen erheblichen Vorteil für Sägebearbeitungen dar. Daneben ist es auch universell einsetzbar um Markierstifte oder andere Sonderwerkzeuge wie z.B. Stufenbohrer automatisch aufzunehmen.

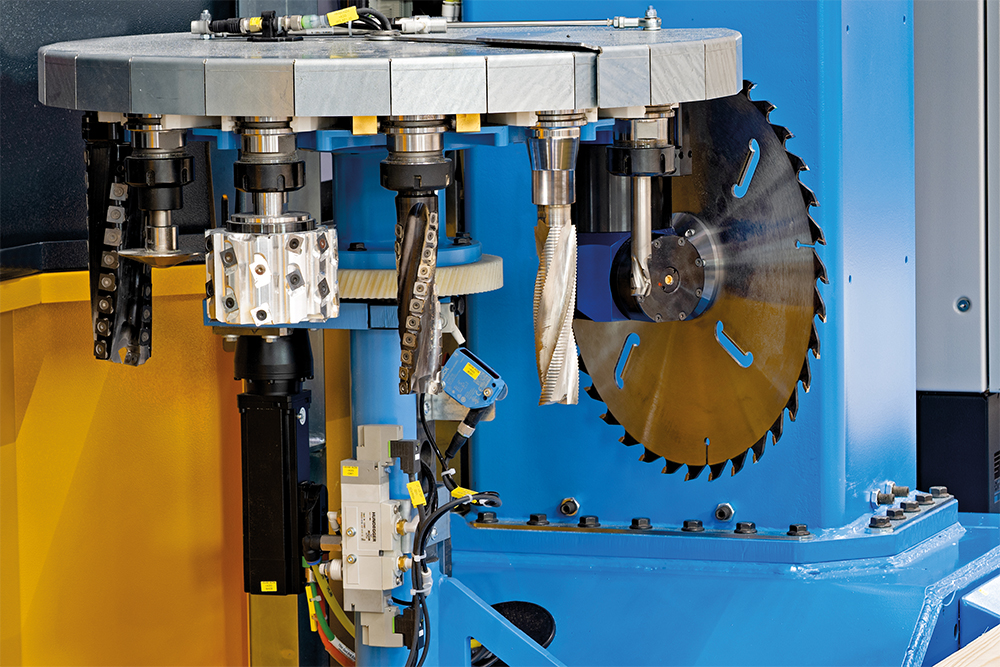

Tellermagazin

Das Werkzeugwechselsystem des WALL-Master Portals besteht aus einem mitfahrenden Tellermagazin mit bis zu 12 Werkzeugplätzen für Sägeblätter, Fingerfräser, Bohrer und Markierer. Im Ruhezustand gewährleisten die gekapselten Werkzeugaufnahmen Schutz und Langlebigkeit.
