Hundegger HM-3 400
Piallatrice a 4 lati
Piallatura e smussatura del legno da costruzione senza pre-regolazione - Sezioni fino a 400 mm
Le macchine con alimentazione a mano o in modo automatico piallano e smussano contemporaneamente tutti e 4 i lati del pezzo in una sola operazione. A seconda del tipo di utilizzo dei legni, l’operatore tramite un programma di produzione può scegliere in anticipo se lavorare soltanto 1, 2 o 3 lati oppure se effettuare delle lavorazioni parziali. Le piallatrici sono caratterizzate da unità di avanzamento e motori per piallare molto potenti, per poter trasportare e lavorare in modo sicuro anche legno umido, curvo o ritorto. Il controllore a base PC adegua la velocità di avanzamento in funzione del carico dei motori della pialla in modo automatico ed evita quindi tempi di fermo. Le piallatrici sono equipaggiate di serie con un nastro a rulli per il trasporto in entrata e in uscita e di una cabina silente. Per ogni scopo di impiego è disponibile una vasta serie di accessori: trasportatore trasversale, tavola di sollevamento o anche un’unità di smistamento.
Sezioni
- Macchina da piallatura HM-3 400 - da 20 x 50 fino a 300 x 400 mm - la macchina base per ogni attività di falegnameria
LA MACCHINA DA PIALLATURA IN EVIDENZA
PIALLATURA E SMUSSATURA COMPLETAMENTE AUTOMATICA
Piallatura e smussatura completamente automatica del legno da costruzione dal correntino del tetto fino all’arcareccio più pesante, senza pre-regolazione e adeguamento, mediante rilevamento automatico della sezione, misurazione della lunghezza e pre-posizionamento di tutti i gruppi e di tutti gli avanzamenti.<br/> Anche la piallatura e la smussatura di legno già compresso non è più un problema. Il comando che avviene attraverso i dispositivi di trasporto automatici, dotati in via opzionale con tavola di sollevamento o smistamento, richiede soltanto una persona che potrà occuparsi del controllo dell’unità, dell’alimentazione e del prelievo.<br/> <br/>
Piallatura a scansione
Piallatura di sezioni a piacere con senza pre-regolazione con asportazione del truciolo preimpostata.
piallatura a spessore
Piallatura su una sezione precisa con asportazione del truciolo fino a 12 mm.
sostituzione delle lame
Grazie al sistema centrifugo la sostituzione con 4 o 2 lame per albero di piallatura avviene in pochi secondi, senza attrezzi o processi di configurazione.
Per tutte le esigenze
Per ogni esigenza e tipo di legno sono disponibili lame TriTALL® in acciaio cromato, lame HSS, lame in metallo duro integrale e M42 con tagliente temprato e nucleo morbido.
HM-3 / Larghezza di piallatura fino a 400 mm
La HM-3 si è già distinta in ambito pratico presso numerose aziende che la reputano una macchina per piallare robusta e dall’impiego universale. Con una larghezza di lavorazione di 400 mm e una velocità di avanzamento fino a 20 m/min questo tipo di macchina soddisfa i requisiti principali delle aziende di falegnameria o di case prefabbricate. I dati di piallatura possono essere trasferiti dalle macchine di falegnameria Hundegger e da tutti i comuni programmi CAD o di falegnameria oppure possono essere immessi direttamente dal pannello di controllo mobile.
- Piallatura e smussatura del legno senza preimpostazione
- Piallatura a spessore automatica
- Piallatura con rilevazione automatica della sezione trasversale

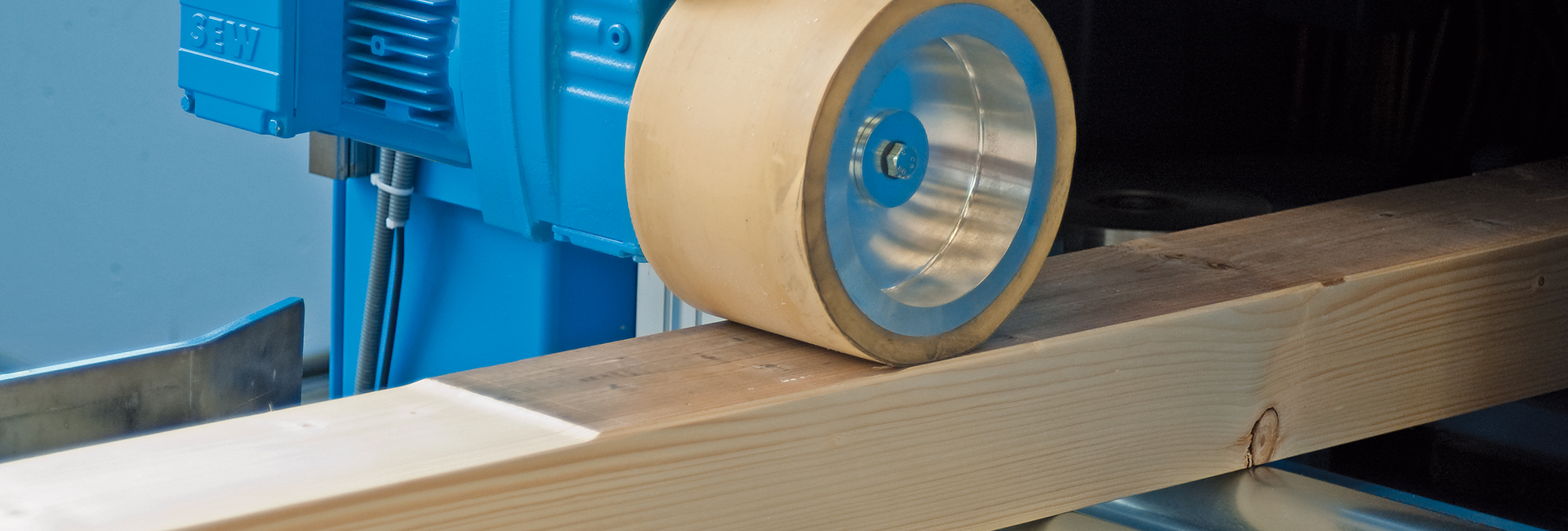

- Piallatura di settori parziali
Download

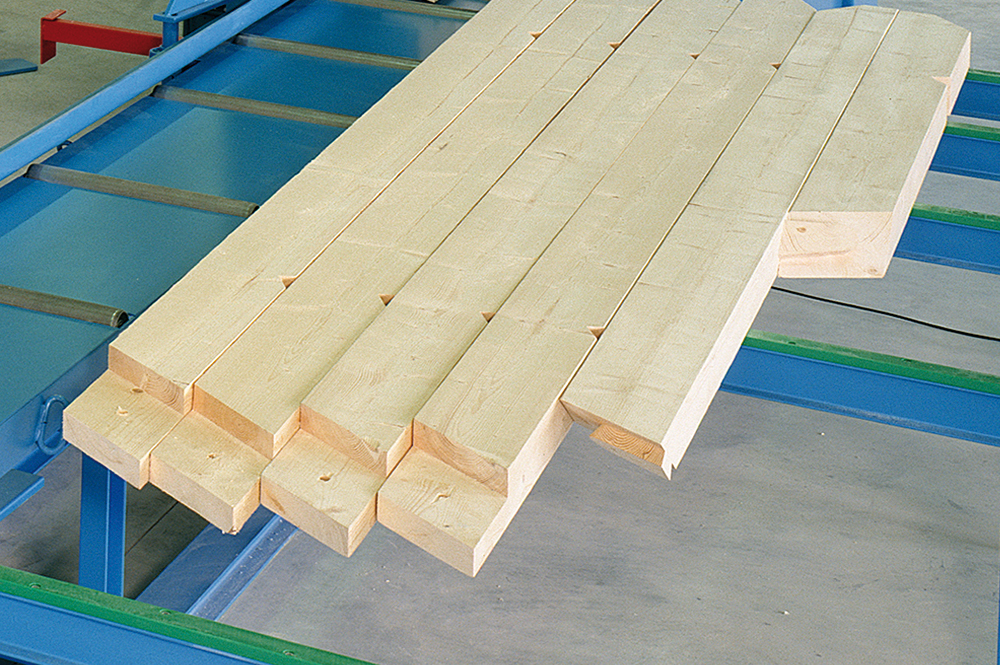

Esempi di lavorazione HM-3 450
Dal correntino del tetto fino all'arcareccio più pesante!

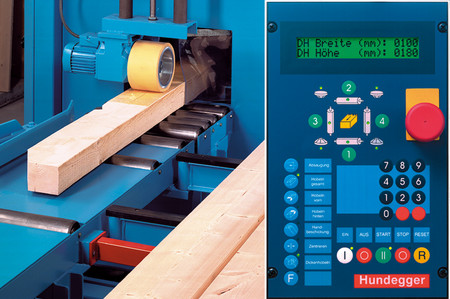

Controlli HM-3
PIALLATURA E SMUSSATURA DEL LEGNO DA COSTRUZIONE SENZA PRE-REGOLAZIONE!
PIALLATURA A SPESSORE E SMUSSATURA COMPLETAMENTE AUTOMATICHE CON SCANSIONE DELLA SEZIONE AUTOMATICA
Piallatura e smussatura completamente automatica del legno da costruzione dal correntino del tetto fino all’arcareccio più pesante, senza pre-regolazione e adeguamento, mediante rilevamento automatico della sezione, misurazione della lunghezza e pre-posizionamento di tutti i gruppi e di tutti gli avanzamenti. Anche la piallatura e la smussatura di legno già compresso non è più un problema.

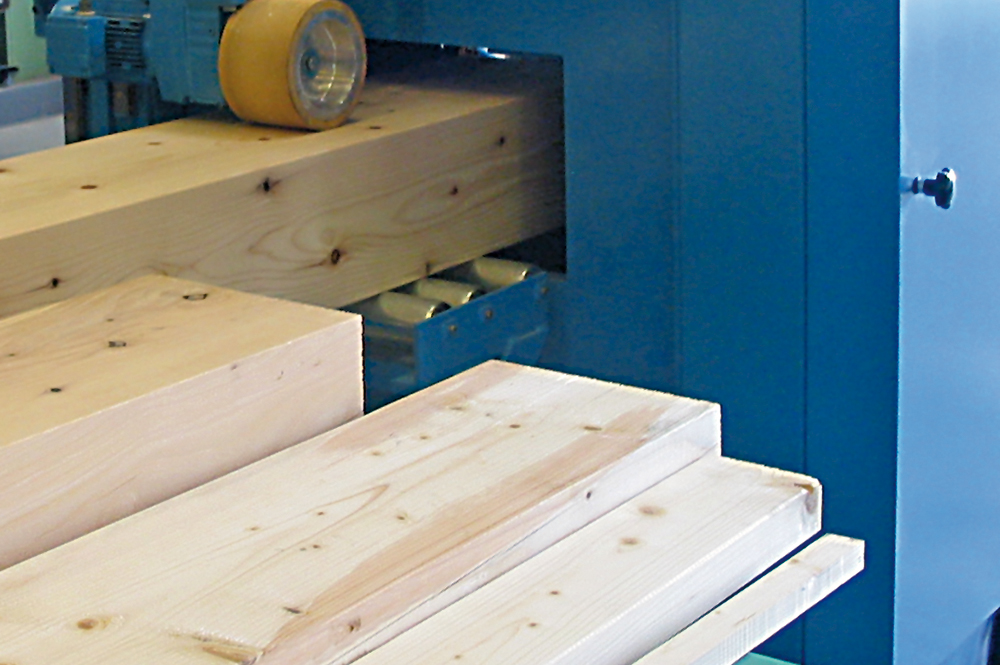

Alimentazione / Cabina isolante
Il comando che avviene attraverso i dispositivi di trasporto automatici, dotati in via opzionale con tavola di sollevamento o smistamento, richiede soltanto una persona che potrà occuparsi del controllo dell’unità, dell’alimentazione e del prelievo. La consegna e il deposito dei pezzi può avvenire su entrambi i lati. Le piallatrici sono equipaggiate di serie con un nastro a rulli per il trasporto in entrata e in uscita e di una cabina silente.
Tecnologia che sorprende
La piallatrice HM-3 è stata sviluppata per soddisfare i requisiti speciali di piallatura e smussatura del legno per costruzioni.

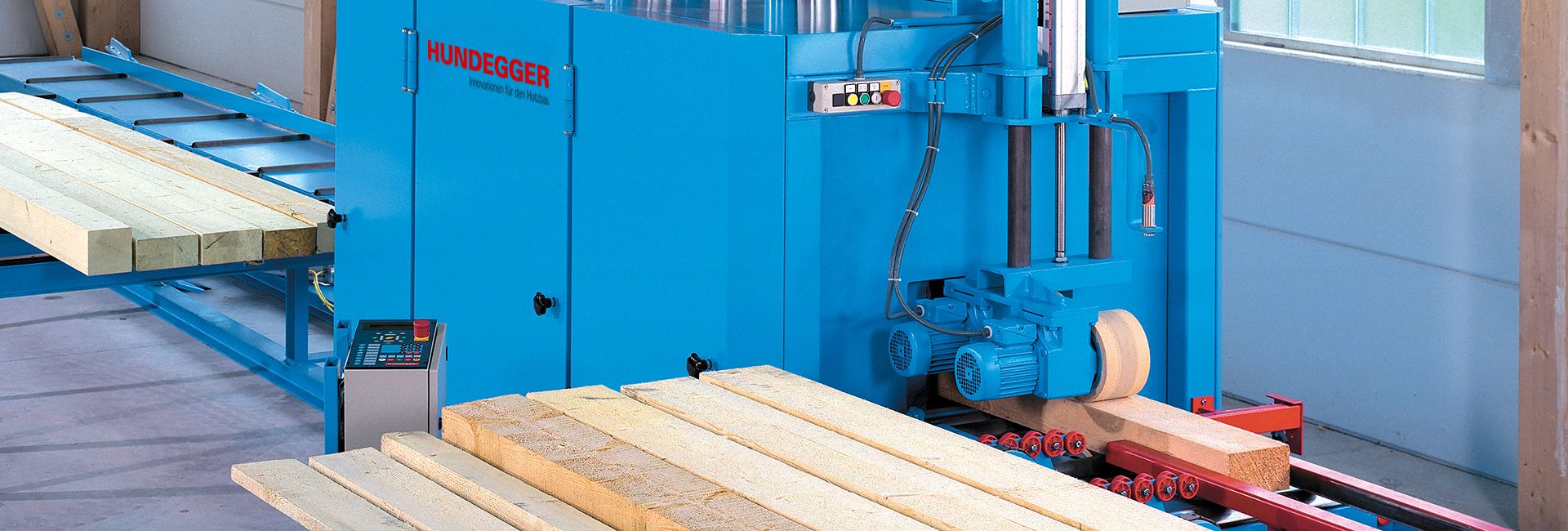

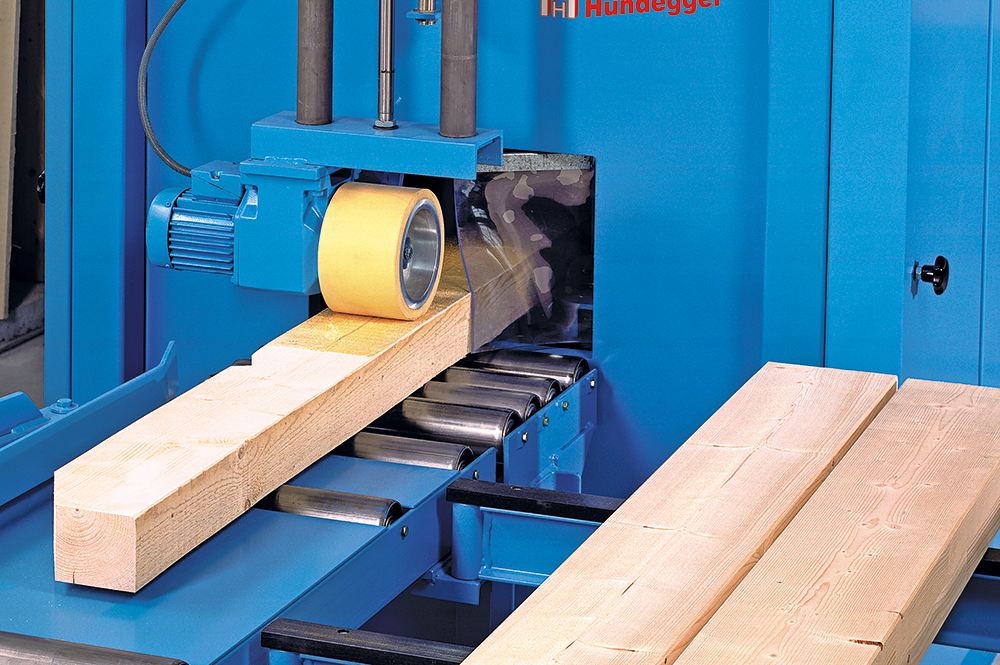

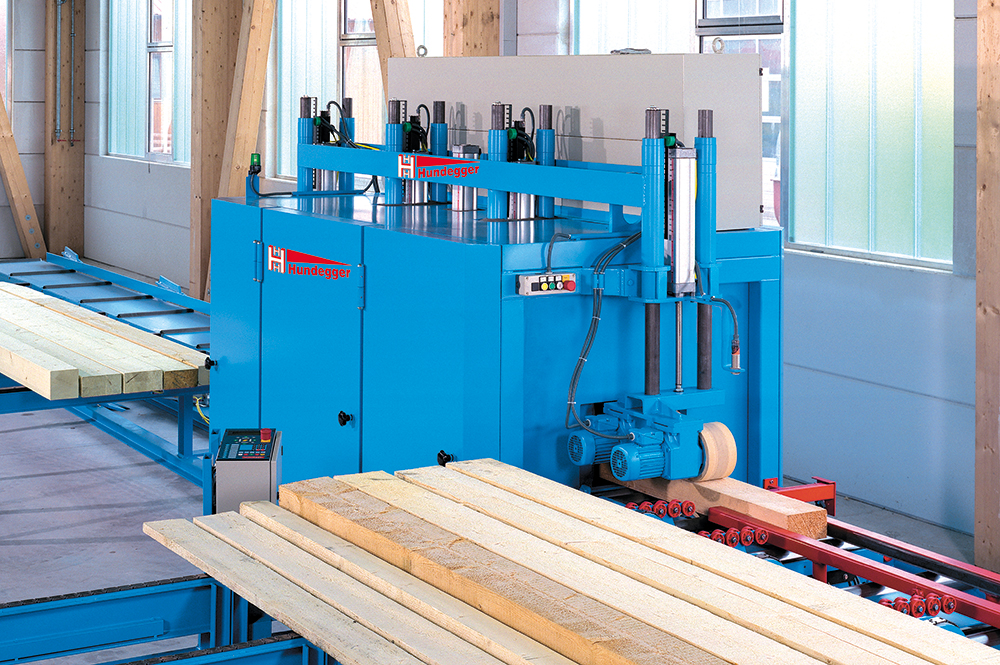

Piallatrice HM-3

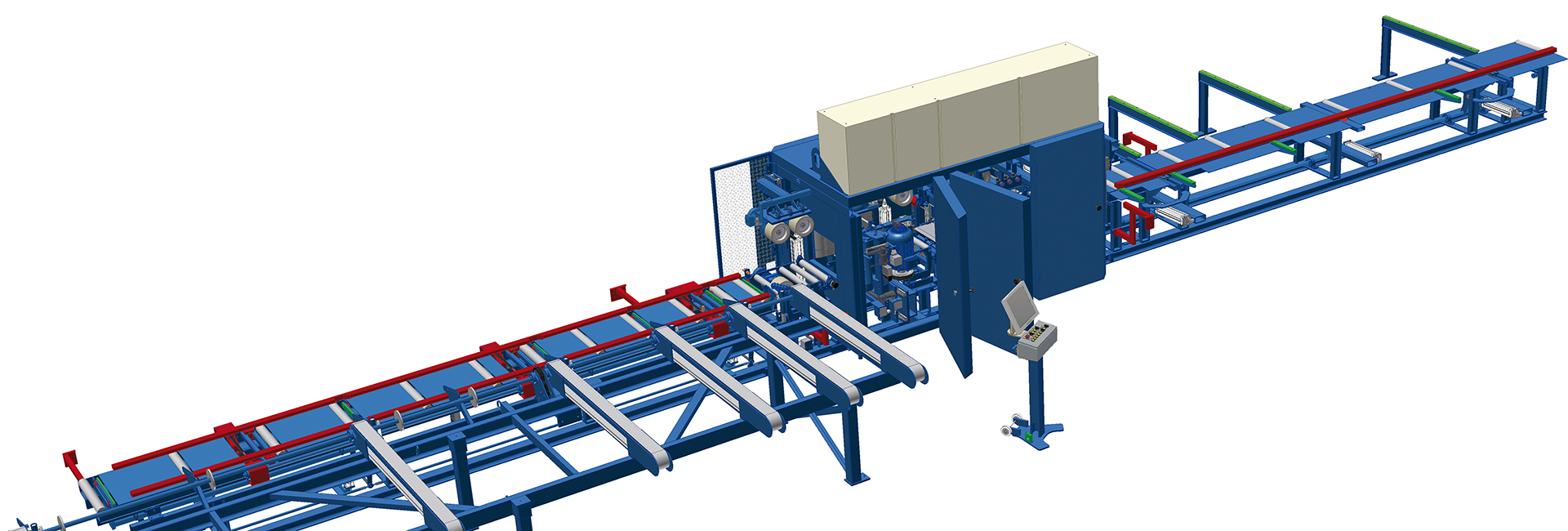

Automazione della piallatrice

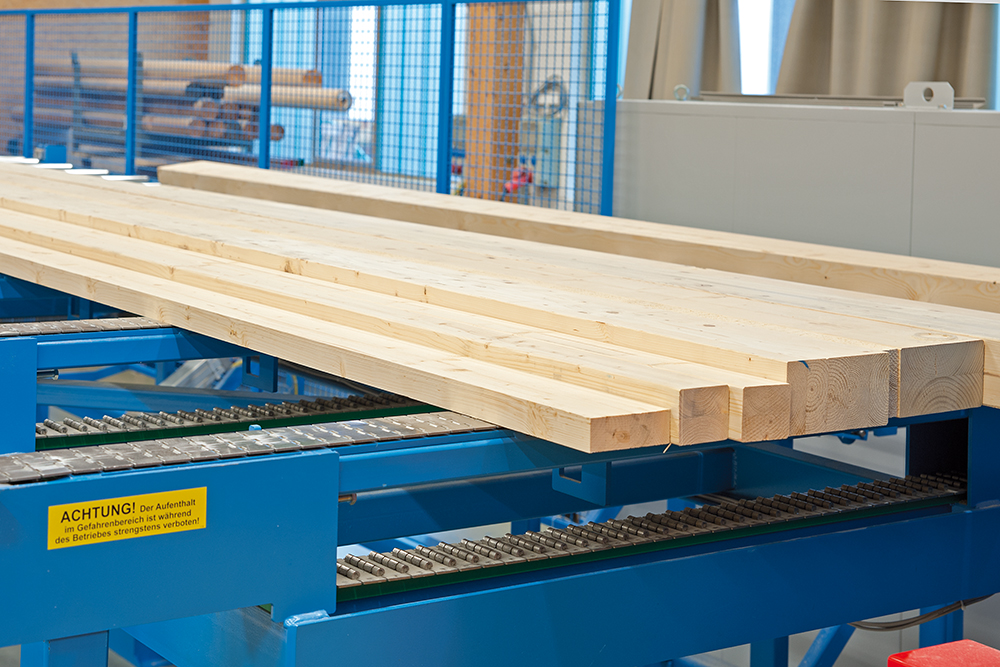

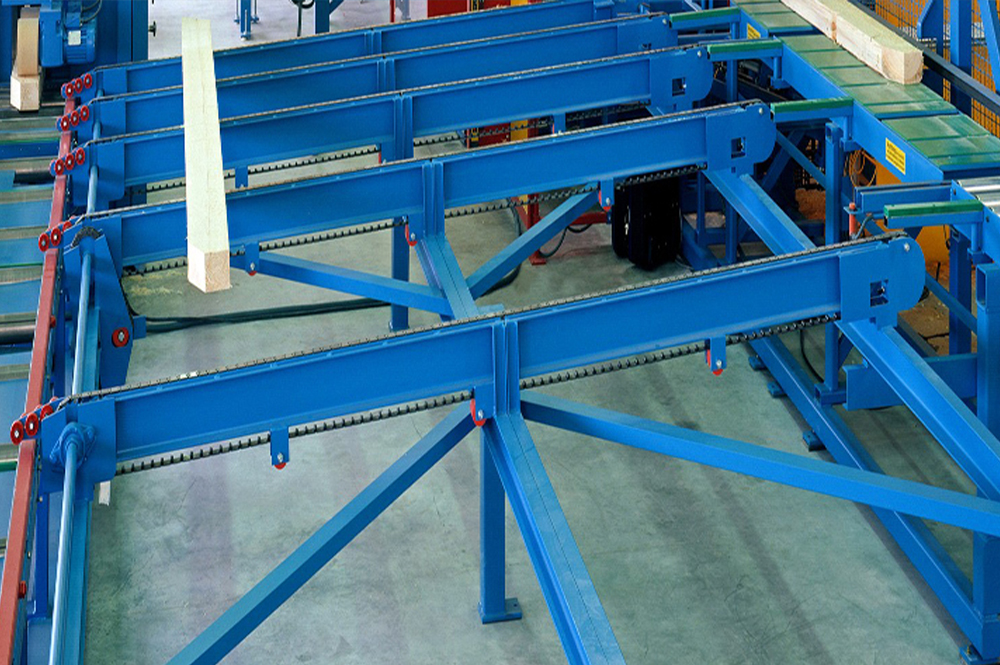

Trasportatore trasversale di alimentazione
Per l’alimentazione automatica della piallatrice è disponibile un trasportatore trasversale. I pezzi, disposti senza distanziare, vengono smistati automaticamente e trasportati.

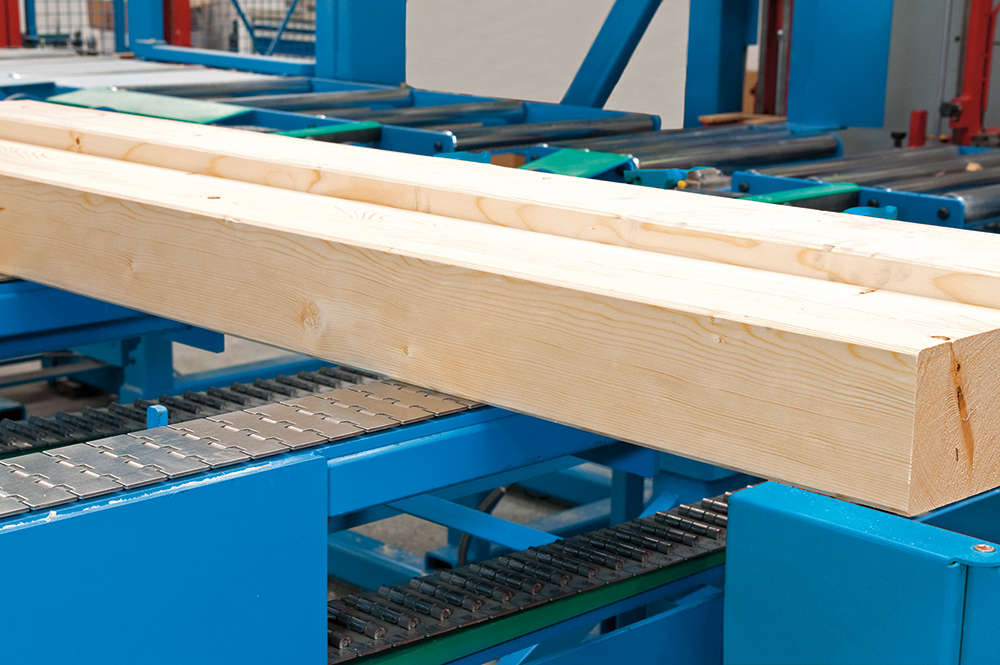

Trasportatore trasversale di trasferimento
Il trasportatore trasversale di trasferimento è l'interfaccia per il centro di taglio. I pezzi vengono espulsi dal centro di taglio e inviati alla piallatrice per mezzo di un trasportatore trasversale di trasferimento. I pezzi sono trasportati automaticamente non appena la piallatrice è libera.

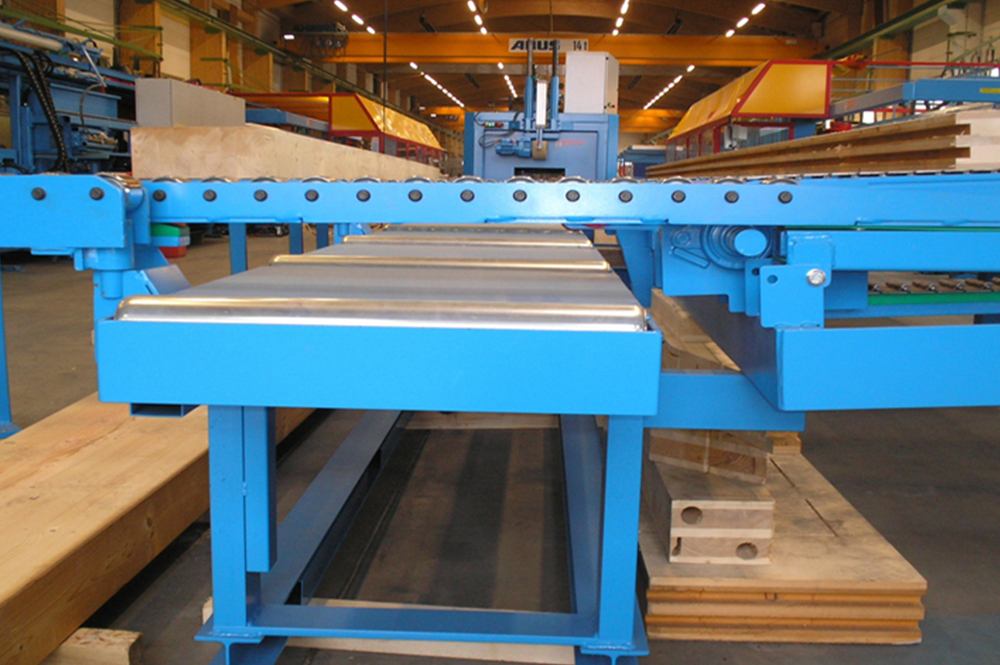

Rulli di trasferimento
Con i rulli di trasferimento, i pezzi che non vengono piallati, possono essere trasportati dal trasportatore trasversale di trasferimento, attraverso il settore di caricamento della piallatrice, direttamente sui supporti di raccolta.

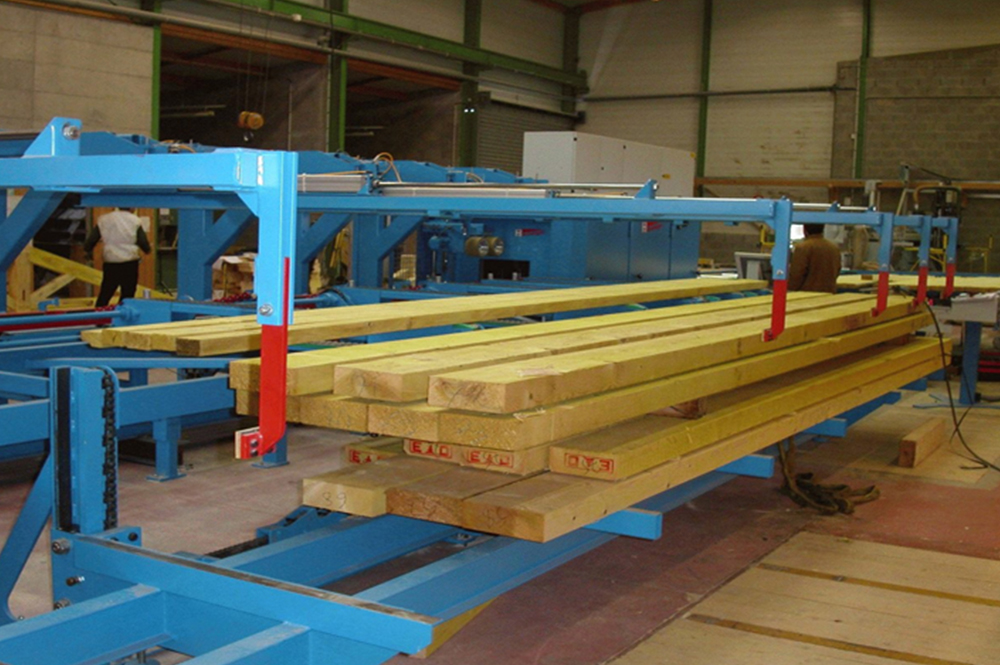

Tavola di sollevamento con smistamento automatico
Si possono sollevare pacchetti interi di legno sulla tavola di sollevamento.
Il pacchetto viene sollevato e il legno viene trasportato in strati dal dispositivo di trasporto sul trasportatore di alimentazione trasversale.

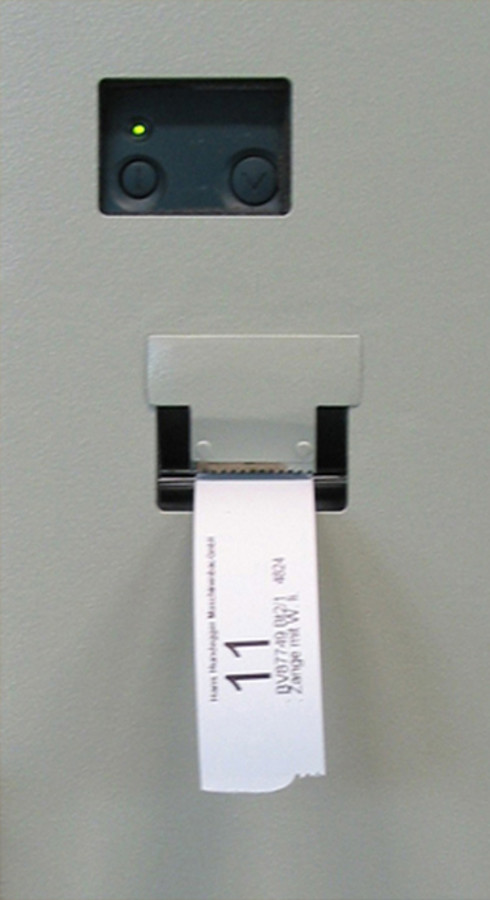

Stampante etichette sul banco di comando
La stampante etichette stampa per ogni elemento lavorato una etichetta con le indicazioni necessarie quali: progetto di costruzione, numero pezzo, descrizione, ecc.
